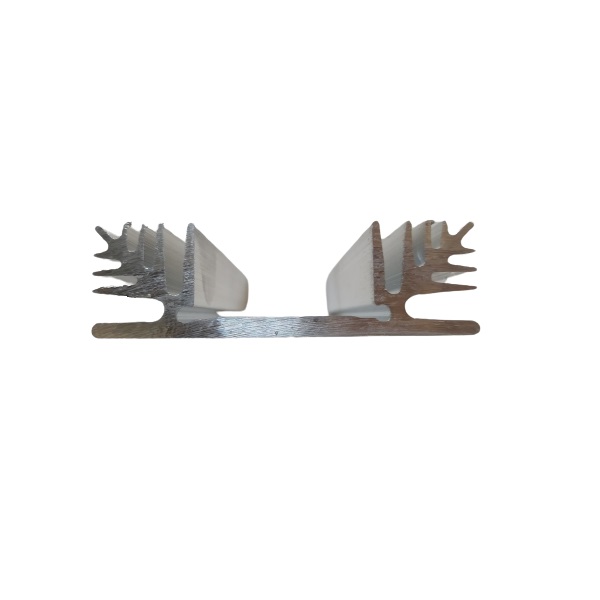

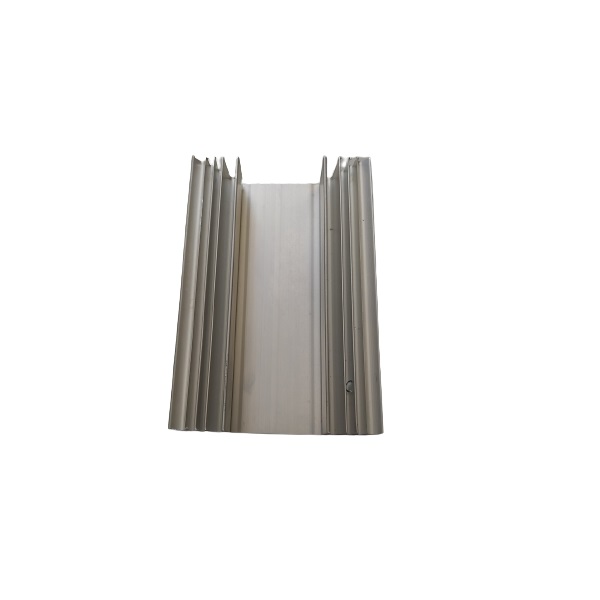

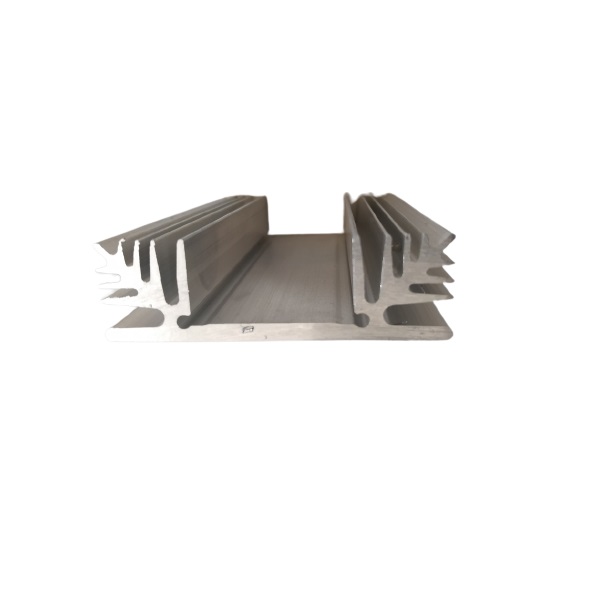

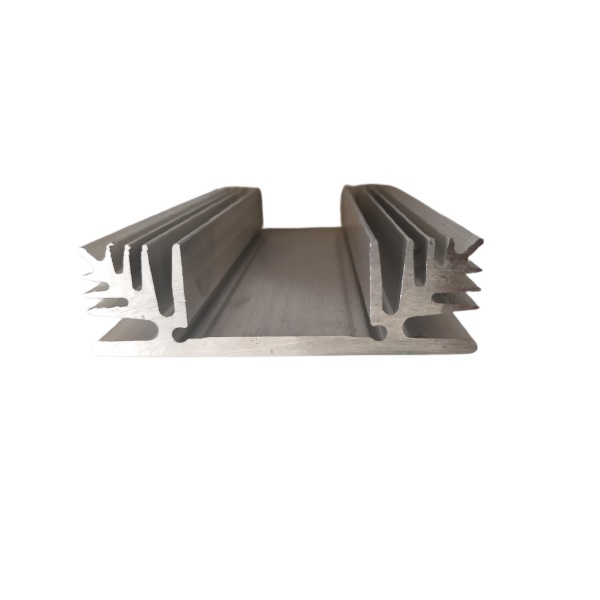

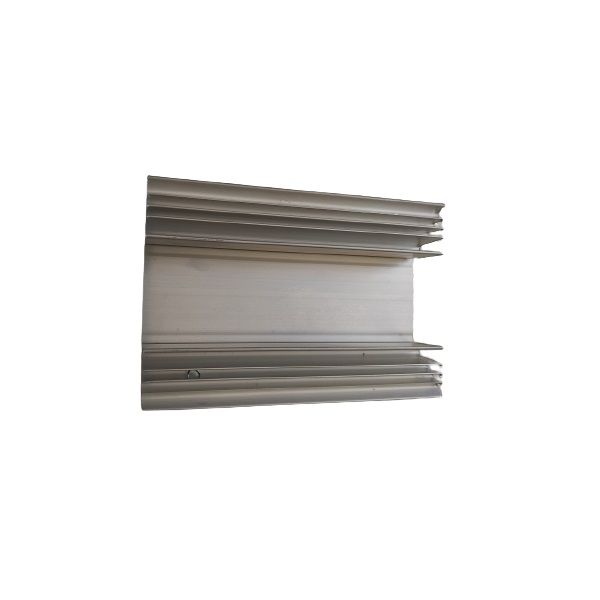

هیت سینک ال ای دی مدل شاخ گوزنی
HIT6510CM

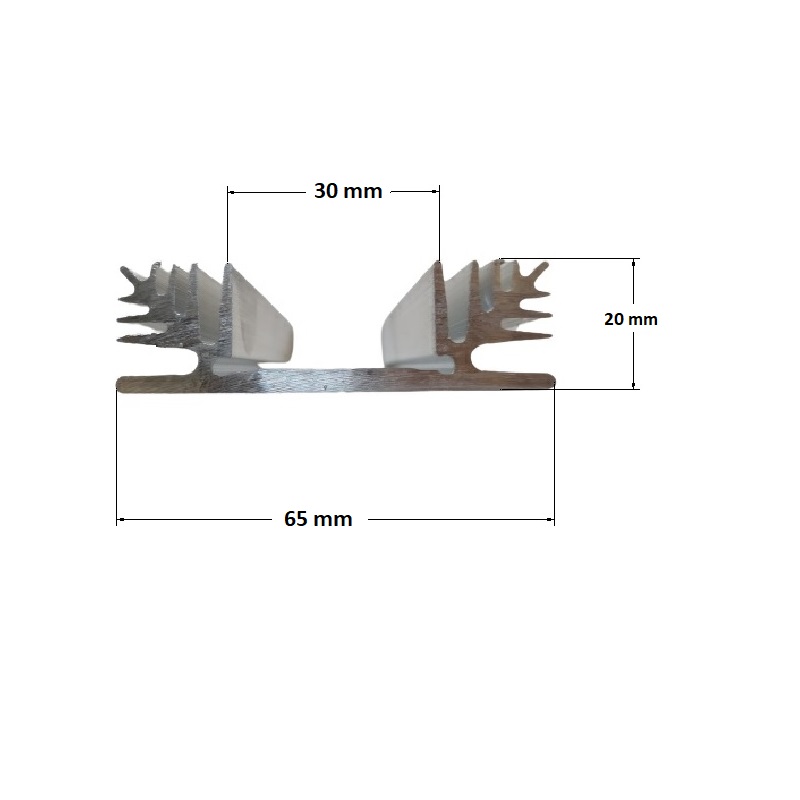

قطعات الکترونیکی به علت عبور جریان الکتریکی و مغناطیسی ، گرمای زیادی تولید می کنند ، لذا به یک خنک کننده مناسب جهت خنک نگه داشتن آنها نیاز می باشد ، برای این منظور می توان از انواع فن و هیت سینک استفاده کرد .هیت سینک ها به علت داشتن حجم کمتر ، طول عمر زیاد ، قیمت مناسب و بدون نیاز به برق ، نسبت به سایر خنک کننده ها ، مقرون بصرفه می باشند. این مدل هیتسینک 18 پره ، با طول 97 میلی متر و وزن تقریبا 117گرم ، کیفیت بالایی جهت خنک نگه داشتن قطعات الکترونیکی را داراست . اگر از هیتسینک برای خنک کردن ال ای دی ها استفاده می کنید ، توجه داشته باشید که به ازای هر یک وات ال ای دی که روشن می کنید به یک هیتسینک مناسب به وزن 10 الی 30 گرم نیاز دارید . که این مقدار بستگی به کیفیت ال ای دی های شما دارد . در استفاده از هیت سینک ها باید توجه داشته باشید که مدار یا پی سی بی شما حداقل بطور کامل هیت سینک را پوشش دهد ، یا هیت سینک بزرگتر از PCB شما باشد . توجه داشته باشید که هرچه سطح تماس و تعداد انشعابات پره های هیتسینک بیشتر باشد ، سرعت و میزان خنک گنندگی آن بالاتر می باشد .
محصولات مرتبط
در ادامه، یک توضیح جامع و کامل درباره هیتسینک شاخ گوزنی (Heatsink نوع شاخ گوزنی) ارائه می‌دهم، همراه با ساختار، کاربردها، مزایا و نکات استفاده.
🧊 هیتسینک شاخ گوزنی چیست؟
هیتسینک شاخ گوزنی (Deer Horn / Pin-Fin Heatsink) یک نوع پخش‌کننده حرارت (Heat Dissipator) از جنس آلومینیوم یا آلیاژهای رسانای حرارتی است که برای دفع گرما از قطعات الکترونیکی استفاده می‌شود. طراحی خاص این هیتسینک شبیه شاخ‌های گوزن یا خارهای فشرده عمودی است، که به آن توان بالای تبادل حرارتی در فضاهای محدود می‌دهد.
⚙️ مشخصات ظاهری و فنی
ویژگی توضیحات
| شکل فیزیکی | پایه آلومینیومی با پره‌های عمودی یا پین‌مانند به شکل شاخ گوزن |
| جنس | معمولاً آلومینیوم آنودایزشده یا خام (گاهی مس در مدل‌های خاص) |
| ابعاد | از سایزهای کوچک (2×2 سانتی‌متر) تا بزرگتر (10×10 یا بیشتر) |
| رنگ | نقره‌ای، مشکی، طلایی یا آنودایز شده برای افزایش تابش گرمایی |
| وزن | سبک، با چگالی پایین و انتقال حرارت بالا |
| نوع دفع حرارت | طبیعی (پسیو) یا ترکیب با فن (اکتیو) برای کارایی بیشتر |
🌡 چرا به آن شاخ گوزنی می‌گویند؟
زیرا ساختار پره‌های عمودی و جدا از هم آن، شبیه انشعابات شاخ گوزن هستند. این طراحی باعث:
- افزایش سطح تماس با هوا
- تبادل حرارت سریع‌تر
- جریان هوای بهتر حتی در فضای بسته یا با فن ضعیف
🛠 کاربردهای هیتسینک شاخ گوزنی
حوزه کاربرد مشخص
| الکترونیک قدرت | دفع حرارت LEDهای توان‌بالا (1W، 3W، 10W، 50W) |
| چراغ رشد گیاه | نصب زیر برد LED برای دفع مؤثر حرارت |
| پاور الکترونیکی | خنک‌سازی ترانزیستور، ماسفت، دیود، آی‌سی |
| کنترل موتور و درایورها | جلوگیری از داغ شدن درایورهای صنعتی |
| مینی کامپیوتر و رزبری پای | به عنوان کولر پسیو در سیستم‌های بدون فن |
| نورپردازی صنعتی و دکوراتیو | خنک‌سازی چراغ‌های COB و پروژکتورها |
| منبع تغذیه سوئیچینگ | نصب روی قطعات گرمازا در پاورها و منابع تغذیه |
🌬 مزایا و نقاط قوت
✅ سطح تماس بالا با هوا
پره‌های عمودی یا پین‌مانند باعث افزایش سطح خنک‌کنندگی نسبت به مدل‌های صفحه‌ای ساده می‌شود.
✅ عملکرد عالی در حالت پسیو (بدون فن)
طراحی سه‌بعدی باعث می‌شود بدون نیاز به فن، حرارت به‌خوبی تخلیه شود.
✅ سایز کوچک با عملکرد بالا
در توان مشابه، حجم کمتری نسبت به هیت‌سینک‌های تخت نیاز دارد.
✅ مناسب برای نصب برد LED و COB
سوراخ مرکزی یا جای پیچ‌گذاری روی آن برای نصب راحت LED طراحی شده.
✅ ظاهر زیبا و صنعتی
مناسب برای کارهای قابل‌دید مانند نورپردازی نمای بیرونی، تراریوم، یا چراغ رشد گیاه.
📏 انتخاب سایز مناسب
بسته به توان گرمایی قطعه‌ای که قرار است خنک شود، هیتسینک شاخ گوزنی با اندازه مناسب باید انتخاب شود:
توان LED یا قطعه قطر یا ابعاد پیشنهادی هیتسینک
| 1 وات تا 3 وات | قطر 3 تا 4 سانتی‌متر |
| 5 وات تا 10 وات | قطر 5 تا 6 سانتی‌متر |
| 20 وات به بالا | قطر 8 سانتی‌متر به بالا (یا همراه فن) |
🔩 نحوه نصب
- استفاده از چسب حرارتی سیلیکونی یا خمیر حرارتی همراه با پیچ
- قرار دادن مستقیم برد LED روی سطح صاف هیتسینک
- تراز بودن سطح زیرین بسیار مهم است (برای انتقال یکنواخت حرارت)
- در صورت توان بالا، می‌توان فن کوچک روی آن نصب کرد
⚠️ نکات مهم در استفاده
- از خمیر حرارتی مناسب استفاده شود (مثل سرامیکی یا سیلیکونی)
- در فضاهای بدون جریان هوا، اندازه هیتسینک باید بزرگتر انتخاب شود
- در صورت استفاده در فضای مرطوب، از مدل آنودایزشده یا رنگ‌شده استفاده کنید
🧪 مقایسه با سایر هیت‌سینک‌ها
| نوع | راندمان در دفع حرارت | نیاز به فن | ظاهر |
| شاخ گوزنی | ⭐⭐⭐⭐⭐ | خیر (معمولاً پسیو کافیست) | زیبا و صنعتی |
| پره‌ای تخت (U شکل) | ⭐⭐⭐ | معمولاً نیاز دارد | ساده |
| صفحه‌ای ساده | ⭐⭐ | حتماً نیاز به فن | ابتدایی |
| نوع ستون‌دار | ⭐⭐⭐⭐ | بعضاً نیاز دارد | حجیم |
📌 جمع‌بندی
هیتسینک شاخ گوزنی یکی از بهترین گزینه‌ها برای دفع حرارت در پروژه‌های الکترونیکی، نورپردازی و ساخت چراغ‌های رشد یا صنعتی است. ترکیب سطح تبادل بالا، طراحی فشرده و زیبایی ظاهری آن را به گزینه‌ای محبوب برای حرفه‌ای‌ها تبدیل کرده است.
