درایور 30 وات RGB کنترل دار 220 ولتی

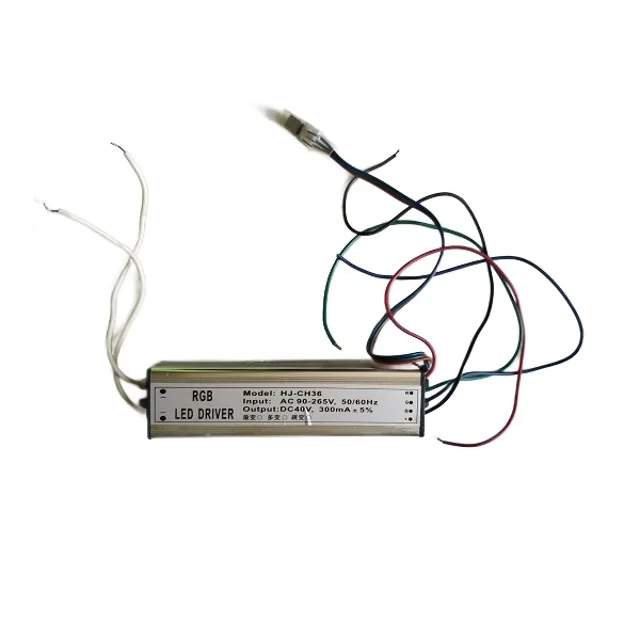

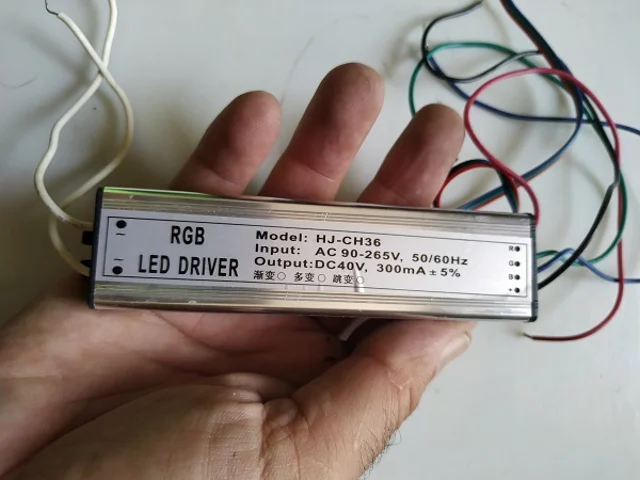

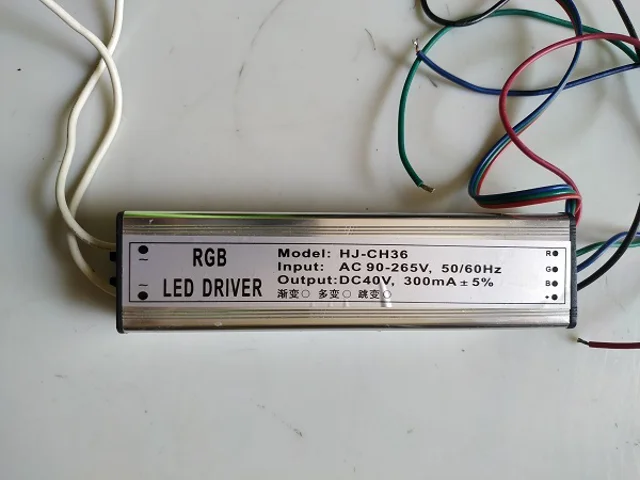

درایور RGB کنترل‌دار 30 وات 220 ولت | 40V 300mA

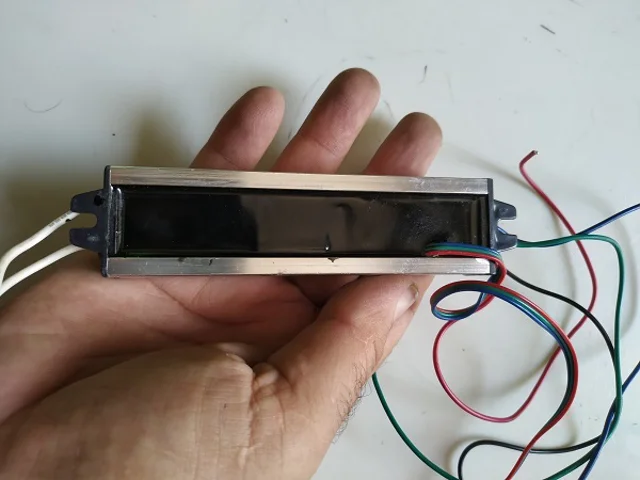

معرفی محصول

درایور RGB کنترل‌دار 30 وات یکی از اجزای اصلی در سیستم‌های نورپردازی RGB است که وظیفه تأمین جریان مناسب برای LEDها و همچنین کنترل مستقل کانال‌های قرمز (R)، سبز (G) و آبی (B) را بر عهده دارد.

این محصول با ولتاژ ورودی 220 ولت AC مستقیماً از برق شهری تغذیه شده و در بخش خروجی، جریان 300 میلی‌آمپر را برای LEDهای RGB تأمین می‌کند. ولتاژ خروجی آن تا 40 ولت در نظر گرفته شده است و به همین دلیل باید با آرایش LED و ولتاژ فوروارد مجموعه LEDها هماهنگ شود.

استفاده از ساختار جریان ثابت (Constant Current) اهمیت زیادی دارد، زیرا LEDهای پاور، به‌خصوص LEDهای 1 و 3 وات RGB، به کنترل دقیق جریان نیاز دارند. درایورهای جریان ثابت RGB نیز معمولاً از چند کانال مستقل برای کنترل رنگ‌ها استفاده می‌کنند.

مشخصات فنی

                   مشخصه                                               مقدار

یک نکته مهم درباره 40 ولت

در درایور جریان ثابت، جریان توسط درایور کنترل می‌شود و ولتاژ متناسب با بار LED تغییر می‌کند تا جریان موردنظر برقرار بماند. نمونه‌های تجاری جریان ثابت نیز مشخصات خروجی را به‌صورت ترکیبی از جریان ثابت و محدوده ولتاژ اعلام می‌کنند.

نحوه عملکرد درایور RGB

درایور دارای سه کانال اصلی است:

• R = Red / قرمز
• G = Green / سبز
• B = Blue / آبی

کنترلر RGB با تغییر شدت جریان یا زمان روشن بودن هر کانال، میزان مشارکت هر رنگ را تغییر می‌دهد.

برای مثال:

قرمز + سبز = زرد

قرمز + آبی = ارغوانی

سبز + آبی = فیروزه‌ای

و در صورت ترکیب مناسب هر سه کانال، می‌توان به رنگ‌های نزدیک به سفید نیز دست یافت.

به همین دلیل این نوع درایور برای سیستم‌هایی مناسب است که در آن‌ها علاوه بر روشن و خاموش کردن LED، تغییر رنگ و افکت‌های نوری نیز موردنظر است.

درایورهای RGB جریان ثابت سه‌کاناله اساساً برای همین نوع کنترل طراحی می‌شوند.

مزیت جریان ثابت 300 میلی‌آمپر

یکی از مهم‌ترین ویژگی‌های این محصول، خروجی 300mA است.

LEDهای پاور در صورت تغذیه مستقیم با منبع نامناسب ممکن است جریان بیش از حد دریافت کنند. افزایش جریان می‌تواند باعث:

• افزایش دمای LED
• کاهش طول عمر
• افت شار نوری
• تغییر رنگ
• آسیب به چیپ LED

شود.

در درایور جریان ثابت، هدف این است که جریان خروجی در مقدار طراحی‌شده کنترل شود.

البته 300mA باید با مشخصات دقیق LED مورد استفاده مطابقت داشته باشد. وجود عبارت 300mA به‌تنهایی به این معنی نیست که هر LED RGB را می‌توان به این درایور متصل کرد.

توان 30 وات چگونه به دست می‌آید؟

اگر فرض کنیم 300mA برای هر کانال در نظر گرفته شده باشد و هر کانال بتواند تا حدود 40V را پشتیبانی کند:

40V × 0.3A = 12W

یعنی حداکثر توان نظری هر کانال حدود 12 وات خواهد بود.

در سه کانال:

12W × 3 = 36W

بنابراین عدد 30 وات می‌تواند یک توان نامی/محدودشده سیستم باشد و الزاماً به این معنی نیست که هر سه کانال همیشه می‌توانند همزمان 40V × 300mA دریافت کنند.

این نکته برای درج مشخصات فنی بسیار مهم است؛ مقدار واقعی توان خروجی همزمان باید مطابق طراحی الکتریکی خود درایور تعیین شود.

مناسب برای چه LEDهایی است؟

این درایور می‌تواند برای سیستم‌هایی استفاده شود که از LEDهای RGB با ساختار جریان ثابت استفاده می‌کنند؛ برای مثال:

LED پاور RGB

برای چراغ‌های RGB که از LEDهای پاور استفاده می‌کنند، درایور جریان ثابت گزینه مناسبی است، مشروط بر اینکه:

1. جریان LED با 300mA سازگار باشد.
2. ولتاژ فوروارد LED یا رشته LED در محدوده خروجی قرار گیرد.
3. نحوه اتصال LEDها با ساختار خروجی درایور مطابقت داشته باشد.
4. توان کل سیستم از ظرفیت درایور بیشتر نشود.

کاربرد در چراغ استخری RGB

یکی از کاربردهای بسیار مناسب این محصول، چراغ‌های استخری RGB است.

برای نمونه، در چراغ RGB که دارای چند LED پاور RGB است، درایور می‌تواند وظیفه تأمین انرژی و کنترل کانال‌های رنگی را بر عهده داشته باشد.

این موضوع برای محصولاتی مانند:

• چراغ استخری RGB
• چراغ زیرآبی RGB
• چراغ آبنما RGB
• چراغ جکوزی RGB
• پروژکتور RGB
• وال‌واشر RGB
• چراغ دکوراتیو RGB
• نورپردازی معماری RGB

کاربرد دارد.

البته در چراغ‌های استخری و زیرآبی، نوع آب‌بندی، IP، عایق‌بندی و الزامات ایمنی باید جداگانه بررسی شود و صرفاً استفاده از درایور 220 ولت به معنی مناسب بودن آن برای نصب در محیط مرطوب یا داخل آب نیست.

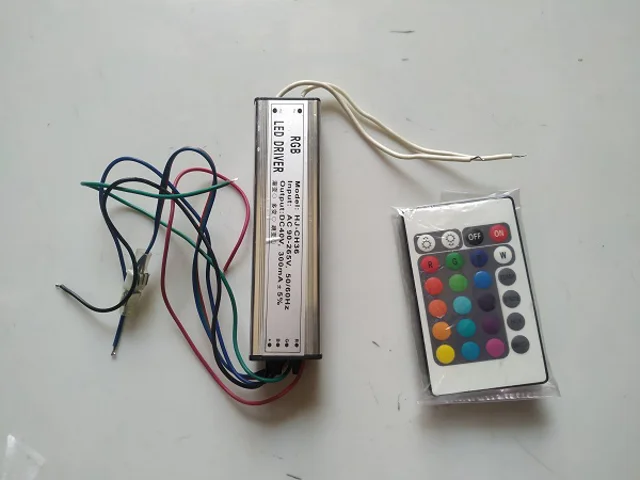

مزیت استفاده از درایور کنترل‌دار

تفاوت اصلی این محصول با یک درایور تک‌رنگ معمولی، وجود کنترل RGB است.

در یک سیستم تک‌رنگ، درایور تنها وظیفه روشن کردن LED را دارد؛ اما در سیستم RGB، کنترلر می‌تواند سه کانال رنگی را مدیریت کند.

در نتیجه امکان ایجاد:

• تغییر رنگ
• انتخاب رنگ
• ترکیب رنگ‌ها
• افکت‌های نوری
• تغییر شدت رنگ‌ها
• نمایش رنگ‌های متنوع

فراهم می‌شود.

درایورهای RGB سه‌کاناله جریان ثابت در محصولات تخصصی نورپردازی نیز دقیقاً برای کنترل مستقل کانال‌های RGB استفاده می‌شوند.

نکته بسیار مهم در انتخاب LED

برای این محصول نباید فقط به توان LED توجه کرد.

سه پارامتر اصلی باید با هم مطابقت داشته باشند:

1. جریان LED

در این محصول:   300mA

2. ولتاژ فوروارد LED

باید در محدوده قابل پشتیبانی درایور باشد.

3. نحوه سیم‌کشی

باید مشخص باشد که LEDها به‌صورت:

• سری
• موازی
• سری ـ موازی

و با چه آرایش مشترک آند یا کاتد به خروجی RGB متصل می‌شوند.

این موضوع خصوصاً در LEDهای RGB پاور اهمیت زیادی دارد، چون ساختار داخلی LED و ولتاژ فوروارد رنگ‌های قرمز، سبز و آبی الزاماً یکسان نیست.

مزیت 220 ولت بودن ورودی

یکی از ویژگی‌های کاربردی این درایور، ورودی 220VAC است.

در نتیجه در بسیاری از کاربردهای ثابت نورپردازی، نیازی به استفاده از منبع تغذیه AC/DC جداگانه در ورودی سیستم نیست و درایور مستقیماً به برق شهری متصل می‌شود.

ساختار تبدیل برق شهر به خروجی جریان ثابت DC، یکی از معماری‌های متداول در درایورهای LED است؛ نمونه‌های تجاری 30 وات با ورودی حدود 220–240VAC و خروجی جریان ثابت نیز در بازار وجود دارند.

اتصال بخش ورودی 220 ولت باید توسط فرد متخصص و مطابق الزامات ایمنی برق انجام شود.

نکات مهم هنگام نصب

برای عملکرد صحیح و افزایش عمر سیستم:

• خروجی LED را مطابق نقشه اتصال درایور متصل کنید.
• جریان نامی LED را با 300mA تطبیق دهید.
• مجموع ولتاژ LEDهای سری را در محدوده مجاز قرار دهید.
• از اتصال کوتاه خروجی جلوگیری کنید.
• سیم‌کشی R، G و B را صحیح انجام دهید.
• ورودی 220V را از خروجی DC جدا و عایق‌بندی کنید.
• در محیط‌های گرم، تهویه مناسب برای درایور در نظر بگیرید.
• در کاربردهای استخری و مرطوب، محل نصب درایور باید کاملاً مناسب شرایط محیطی باشد.
