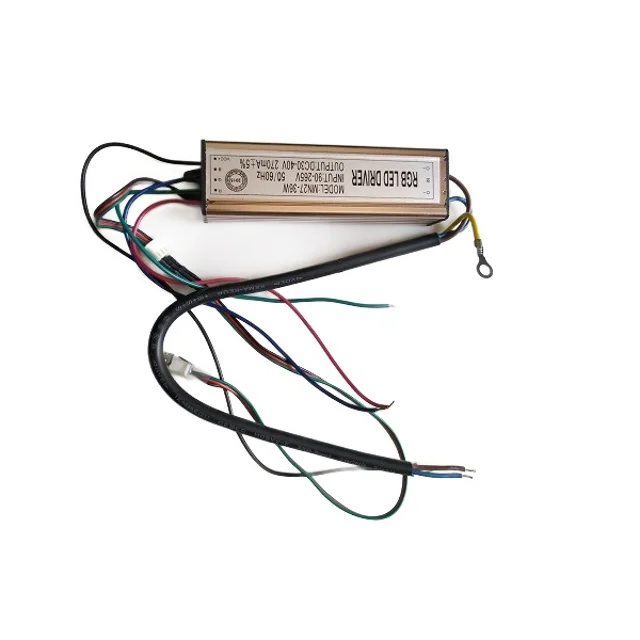

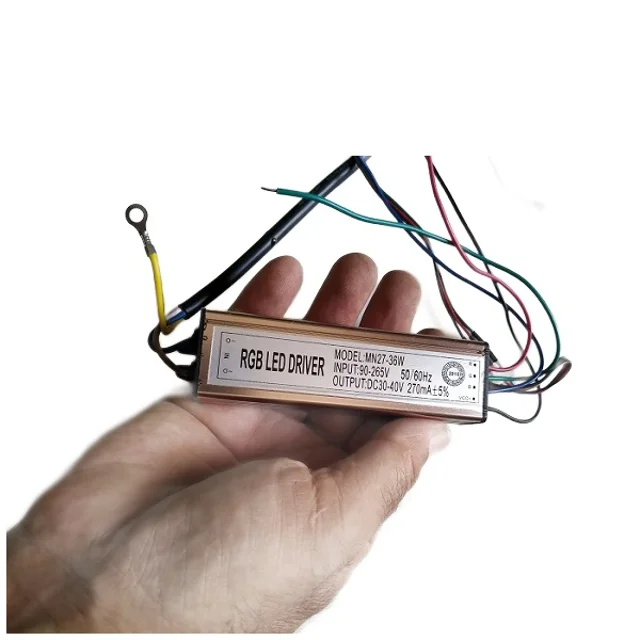

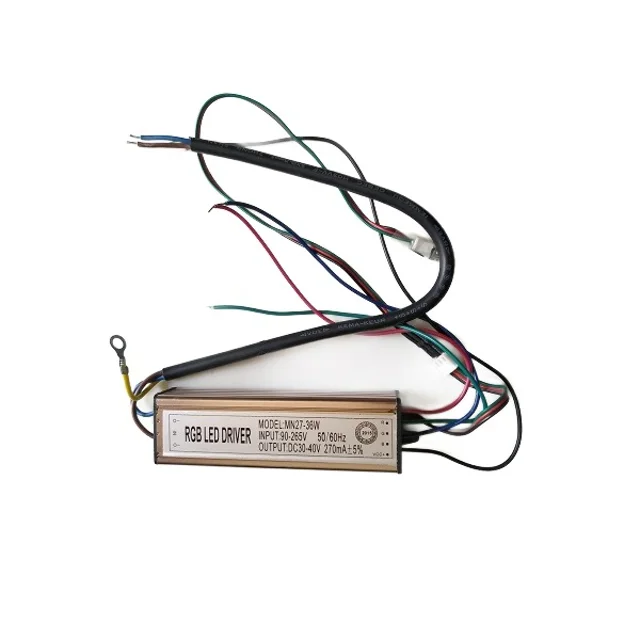

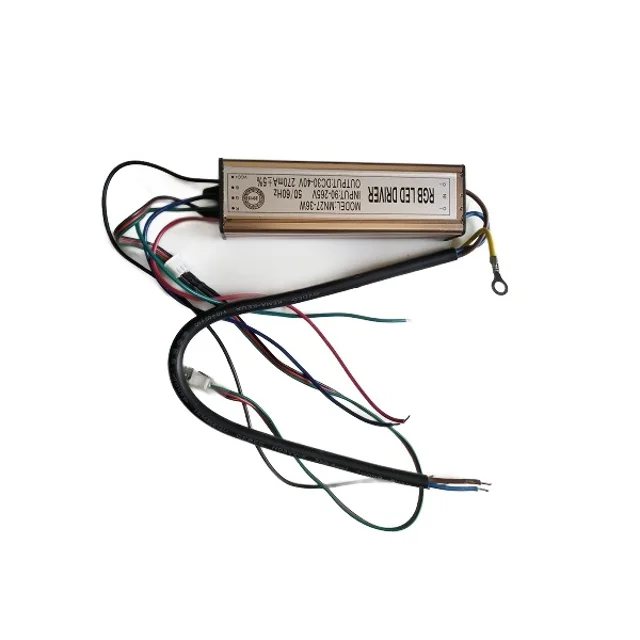

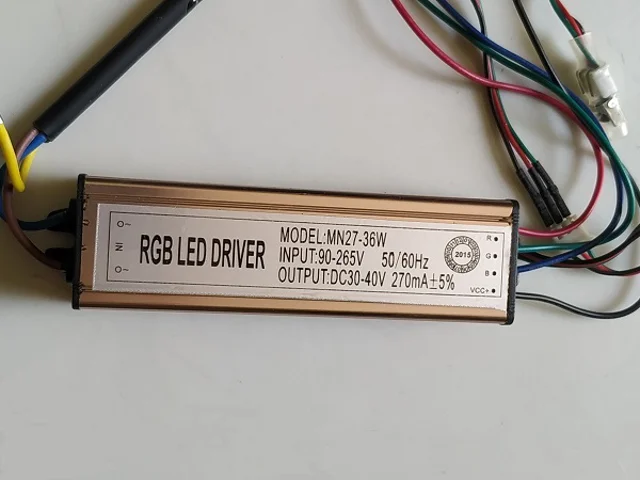

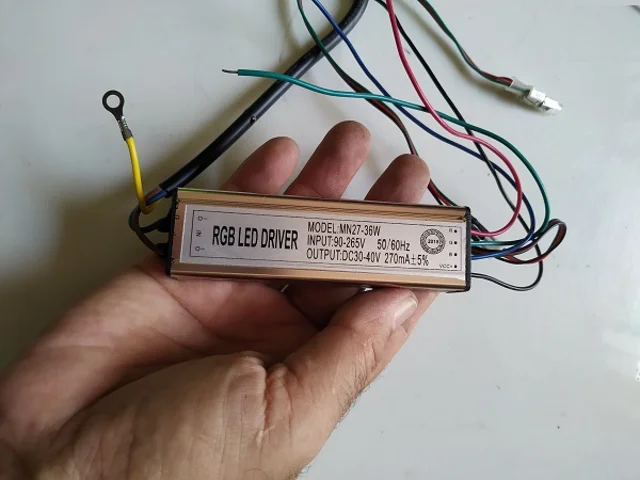

درایور 24 الی 36 وات RGB کنترل دار 220 ولتی

درایور 24 تا 36 وات RGB کنترل‌دار 220 ولت با خروجی 40 ولت 270 میلی‌آمپر

این درایور علاوه بر تأمین انرژی LEDها، امکان کنترل کانال‌های رنگی قرمز، سبز و آبی (RGB) را نیز فراهم می‌کند و به همین دلیل می‌تواند در طراحی چراغ‌های RGB دکوراتیو، وال‌واشرهای RGB، چراغ‌های استخری، چراغ‌های آبنما، چراغ‌های زیرآبی و سایر تجهیزات نورپردازی چندرنگ مورد استفاده قرار گیرد.

مشخصات اصلی درایور

                 مشخصه                                          مقدار

ورودی 220 ولت

یکی از ویژگی‌های مهم این مدل، امکان اتصال مستقیم به برق 220 ولت AC است. بنابراین برخلاف سیستم‌هایی که به یک منبع تغذیه DC جداگانه نیاز دارند، در این ساختار برق شهر وارد درایور شده و مدار داخلی درایور انرژی لازم برای LEDها را تأمین و جریان خروجی را کنترل می‌کند.

این موضوع باعث می‌شود طراحی چراغ نهایی ساده‌تر و جمع‌وجورتر شود؛ زیرا درایور می‌تواند مستقیماً داخل بدنه یا محفظه مناسب چراغ قرار گیرد.

البته به دلیل وجود برق شهر در ورودی، نصب و سیم‌کشی آن باید توسط فرد متخصص و با رعایت الزامات ایمنی الکتریکی انجام شود.

خروجی جریان ثابت 270 میلی‌آمپر

مهم‌ترین بخش این درایور، خروجی 270mA است.

درایورهای جریان ثابت برای LEDهایی که نیاز به کنترل دقیق جریان دارند، کاربرد زیادی دارند. در این ساختار، درایور تلاش می‌کند جریان LED را در محدوده تعیین‌شده نگه دارد تا LEDها در شرایط کاری مناسب قرار بگیرند.

بنابراین در هنگام انتخاب LED، تنها توجه به توان LED کافی نیست و باید جریان کاری و ولتاژ مستقیم (Forward Voltage) LED نیز با مشخصات درایور هماهنگ باشد.

خروجی تا 40 ولت

ولتاژ خروجی این مدل تا حدود 40 ولت است.

این عدد به این معنی نیست که در تمام شرایط خروجی دقیقاً 40 ولت خواهد بود. در یک درایور جریان ثابت، ولتاژ خروجی با توجه به بار LED و مجموع ولتاژ مستقیم LEDهای متصل‌شده تعیین می‌شود.

برای مثال، اگر چند LED در یک مسیر سری قرار گرفته باشند، مجموع Forward Voltage آنها باید در محدوده قابل پشتیبانی درایور قرار گیرد.

درایورهای جریان ثابت نیز معمولاً برای تعداد مشخصی LED سری، بر اساس مجموع ولتاژ Forward LEDها طراحی می‌شوند. برای نمونه، در برخی طراحی‌های جریان ثابت، محدودیت تعداد LED مستقیماً به مجموع Vf LEDها و حداکثر ولتاژ خروجی وابسته است.

ساختار سه کاناله RGB

این درایور برای سیستم‌های RGB دارای سه کانال اصلی است:

R = Red = قرمز

G = Green = سبز

B = Blue = آبی

با کنترل مستقل این سه کانال، می‌توان رنگ‌های مختلفی تولید کرد.

برای مثال:

• فعال بودن کانال قرمز → نور قرمز
• فعال بودن کانال سبز → نور سبز
• فعال بودن کانال آبی → نور آبی
• ترکیب قرمز و سبز → زرد
• ترکیب قرمز و آبی → بنفش/ارغوانی
• ترکیب سبز و آبی → فیروزه‌ای
• ترکیب هر سه کانال → نور سفید ترکیبی

در سیستم‌های RGB پیشرفته، شدت هر کانال می‌تواند به صورت مستقل کنترل شود و در نتیجه تعداد بسیار زیادی رنگ و افکت نوری ایجاد شود.

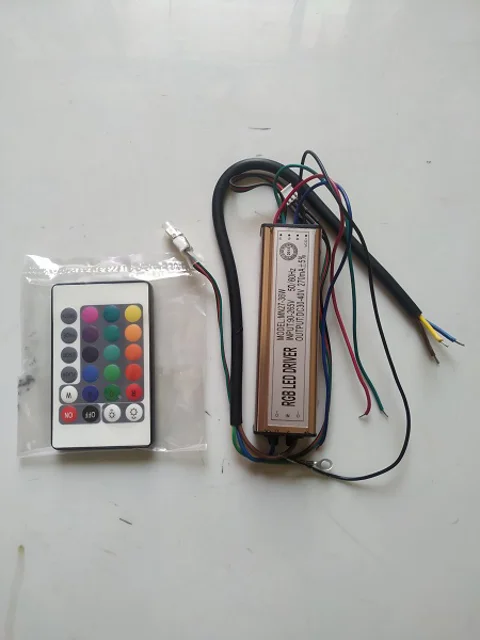

قابلیت کنترل رنگ و افکت‌های نوری

قابلیت کنترل RGB باعث می‌شود چراغ مجهز به این درایور تنها یک چراغ ثابت نباشد و بتواند در حالت‌های مختلف نورپردازی کار کند.

بسته به نوع مدار کنترل داخلی، می‌توان عملکردهایی مانند موارد زیر را در اختیار داشت:

• انتخاب رنگ ثابت
• تغییر رنگ
• کم و زیاد کردن شدت نور
• تغییر تدریجی رنگ‌ها
• تغییر سریع رنگ‌ها
• ایجاد افکت‌های نوری
• حالت‌های متوالی RGB

بنابراین این درایور برای محصولاتی که هدف آنها نورپردازی دکوراتیو و ایجاد جلوه رنگی است، گزینه مناسبی محسوب می‌شود.

محاسبه توان خروجی

با توجه به مشخصات اعلام‌شده:

40V × 0.27A = 10.8W

بنابراین در صورتی که هر کانال بتواند در شرایط مشخص حداکثر 40 ولت و 270 میلی‌آمپر را تأمین کند، توان تئوری هر کانال حدود 10.8 وات خواهد بود.

برای سه کانال:

10.8 × 3 = 32.4W

این عدد با محدوده نامی 24 تا 36 وات این محصول هم‌خوانی دارد.

با این حال، نباید صرفاً از ضرب 40 ولت در 270 میلی‌آمپر نتیجه گرفت که در تمام شرایط می‌توان 32.4 وات را به صورت هم‌زمان و پیوسته از سه کانال دریافت کرد؛ این موضوع باید بر اساس طراحی واقعی درایور، محدودیت حرارتی و مشخصات سازنده تعیین شود.

مناسب برای LEDهای RGB

این درایور می‌تواند برای طراحی انواع چراغ‌های RGB مورد استفاده قرار گیرد، از جمله:

• چراغ استخری RGB
• چراغ زیرآبی RGB
• چراغ آبنما RGB
• چراغ جکوزی RGB
• وال‌واشر RGB
• پروژکتور RGB
• چراغ نمای ساختمان RGB
• چراغ دکوراتیو RGB
• چراغ محوطه RGB
• چراغ‌های RGB مجهز به LED پاور

در نمونه‌های صنعتی نیز درایورهای سه‌کاناله RGB با خروجی جریان ثابت برای کنترل مستقل کانال‌های رنگی مورد استفاده قرار می‌گیرند.

کاربرد برای چراغ استخری 27 وات RGB

یکی از کاربردهای بسیار مناسب این نوع درایور، استفاده در چراغ‌های RGB با توان حدود 27 وات است.

برای نمونه، در چراغی که از 9 عدد LED پاور RGB سه‌وات تشکیل شده است، توان اسمی LEDها برابر با:

9 × 27W =3W

خواهد بود.

در چنین محصولی، درایور RGB وظیفه تأمین جریان مناسب مدار LED و کنترل سه کانال RGB را بر عهده دارد.

اما یک نکته بسیار مهم وجود دارد:

نحوه اتصال 9 LED به سه کانال باید دقیقاً بر اساس مشخصات LED و مدار داخلی درایور طراحی شود.

نمی‌توان صرفاً بر اساس عبارت «270 میلی‌آمپر» تعداد LEDهای قابل اتصال را تعیین کرد؛ زیرا Forward Voltage هر LED، تعداد LEDهای سری، ساختار داخلی LED RGB و مدار خروجی درایور باید در نظر گرفته شود.

مزیت جریان ثابت برای LED پاور

LEDهای پاور به جریان کاری مشخصی نیاز دارند و افزایش بیش از حد جریان می‌تواند موجب افزایش شدید حرارت و کاهش عمر LED شود.

استفاده از درایور جریان ثابت باعث می‌شود LED در محدوده جریان طراحی‌شده کار کند.

به همین دلیل، در طراحی چراغ‌های حرفه‌ای LED، انتخاب درایور باید بر اساس موارد زیر انجام شود:

• جریان نامی LED
• Forward Voltage LED
• تعداد LEDهای سری
• تعداد کانال‌های RGB
• توان حرارتی
• محدوده ولتاژ خروجی درایور

نکته مهم درباره LED RGB سه‌وات

عبارت «LED RGB سه‌وات» به تنهایی برای تعیین سیم‌بندی کافی نیست.

در یک LED RGB ممکن است سه چیپ قرمز، سبز و آبی داخل یک پکیج قرار داشته باشند، اما مشخصات الکتریکی هر چیپ الزاماً یکسان نیست.

Forward Voltage و جریان کاری رنگ‌های مختلف می‌توانند متفاوت باشند.

بنابراین برای طراحی دقیق مدار، بهتر است مشخصات دیتاشیت LED بررسی شود.

طراحی حرارتی

هرچقدر توان خروجی درایور بیشتر باشد، مدیریت حرارت اهمیت بیشتری پیدا می‌کند.

درایور باید در محفظه‌ای قرار گیرد که امکان دفع حرارت مناسب را فراهم کند، به‌خصوص اگر چراغ در محیط گرم یا محفظه بسته نصب شود.

همچنین در طراحی چراغ‌های استخری و زیرآبی، شرایط محیطی، آب‌بندی، انتقال حرارت از LED به بدنه و دفع حرارت در محیط نصب باید هم‌زمان در نظر گرفته شوند.

حفاظت و ایمنی

درایورهای LED حرفه‌ای معمولاً می‌توانند به حفاظت‌هایی مانند موارد زیر مجهز باشند:

• حفاظت اتصال کوتاه
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت حرارتی
• حفاظت در برابر شرایط غیرعادی بار

اما وجود هرکدام از این قابلیت‌ها باید بر اساس مدل واقعی درایور و مشخصات سازنده اعلام شود و نباید صرفاً از روی توان یا RGB بودن محصول فرض شود.

تفاوت این محصول با آداپتور 12 ولت

این درایور را نباید با یک آداپتور معمولی 12V یا 24V اشتباه گرفت.

آداپتورهای ولتاژ ثابت مانند 12V یا 24V برای تأمین ولتاژ مشخص طراحی می‌شوند، در حالی که این محصول یک درایور LED جریان ثابت است و جریان خروجی آن حدود 270mA کنترل می‌شود.

به همین دلیل، اتصال LEDها باید دقیقاً مطابق ساختار خروجی درایور انجام شود.

مزایای درایور 24 تا 36 وات RGB کنترل‌دار

• ورودی مستقیم 220 ولت
• مناسب برای سیستم‌های RGB
• سه کانال مستقل رنگی
• خروجی جریان ثابت حدود 270mA
• قابلیت کار با آرایه‌های LED سری متناسب با محدوده خروجی
• حداکثر محدوده ولتاژ خروجی حدود 40V
• مناسب برای طراحی چراغ‌های RGB
• قابلیت کنترل رنگ
• مناسب برای نورپردازی دکوراتیو
• مناسب برای چراغ‌های RGB استخری و آبنما، در صورت سازگاری کامل مدار
• کاهش نیاز به منبع تغذیه خارجی در محصولاتی که درایور مستقیماً از 220V تغذیه می‌شود

جمع‌بندی

درایور 24 تا 36 وات RGB کنترل‌دار با ورودی 220 ولت و خروجی 40 ولت 270 میلی‌آمپر یک راهکار مناسب برای راه‌اندازی چراغ‌های LED RGB با ساختار جریان ثابت است.

این درایور با دریافت برق 220 ولت AC، انرژی مورد نیاز LEDها را تأمین کرده و با استفاده از سه کانال RGB امکان کنترل رنگ‌های قرمز، سبز و آبی را فراهم می‌کند.

خروجی جریان ثابت 270 میلی‌آمپر، محدوده ولتاژ تا حدود 40 ولت و توان نامی 24 تا 36 وات، این محصول را برای طراحی انواع چراغ‌های RGB، چراغ‌های استخری، آبنما، وال‌واشر و تجهیزات نورپردازی دکوراتیو مناسب می‌کند؛ مشروط بر اینکه مشخصات LED و آرایش سری/موازی با مشخصات واقعی درایور کاملاً منطبق باشد.
